ZJHPM精小型氣動單座套筒調節閥

概述：zJHMP型氣動單座套筒調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高度低、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。

本產品操作穩定，具有可靠的動作特性，微小的閥座泄露、精確的流量特性、寬大的可調范圍等點。它必將以獨特的優點在廣泛應用中取得高質量的控制效果。

主要技術參數和性能指標
1、調節機構主要技術參數
公稱通徑mm			20				25	40		50	65	80	100	150		200
閥座直徑mm			10	12	15	20	25	32	40	50	65	80	100	125	150	200
額定流量系數Kv	直線		1.8	2.8	4.4	6.9	11	17.6	27.5	44	69	110	176	275	440	690
	等百分比		1.6	2.5	4	6.3	10	16	25	40	63	110	160	250	400	630
公稱壓力MPa			0.6 1.6 4.0 6.4
行程mm			10				16	25			40			60
流量特性			直線、等百分比
介質溫度。C			-17-+200(常溫型)、-40-+250. -40-+450(中溫型)
法蘭尺寸			HG/T20592
法蘭形式			HG/T20592
閥體材質	PN(Mpa)	0.6,1.6	C4、904L、TA2
		4.0,6.4	2G1Cr18Ni9Ti、 ZG1Cr18Ni2Mo2Ti
閥芯材質			C4、904L、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti
上閥蓋型式			普通式(常溫型)，熱片式(中溫型)
可調比R			50:1
氣源換頭			M16X1.5
注:可為用戶提供ANSI、JPI、 JIS法蘭的產品，結構長度也可按用戶需要確定

2、執行機構主要技術參數
型號	2MAB-22	2MAB-23	2MAB-34	2MAB-45	2MAB-56
有效面積cm2	280	400	630	1000	1600
行程mm	16	25	40	60	100
彈簧范圍KPa	20-100 40-200 20-60、60-100、80-240

可配附件
定位器、手輪機構、空氣過濾減壓器等

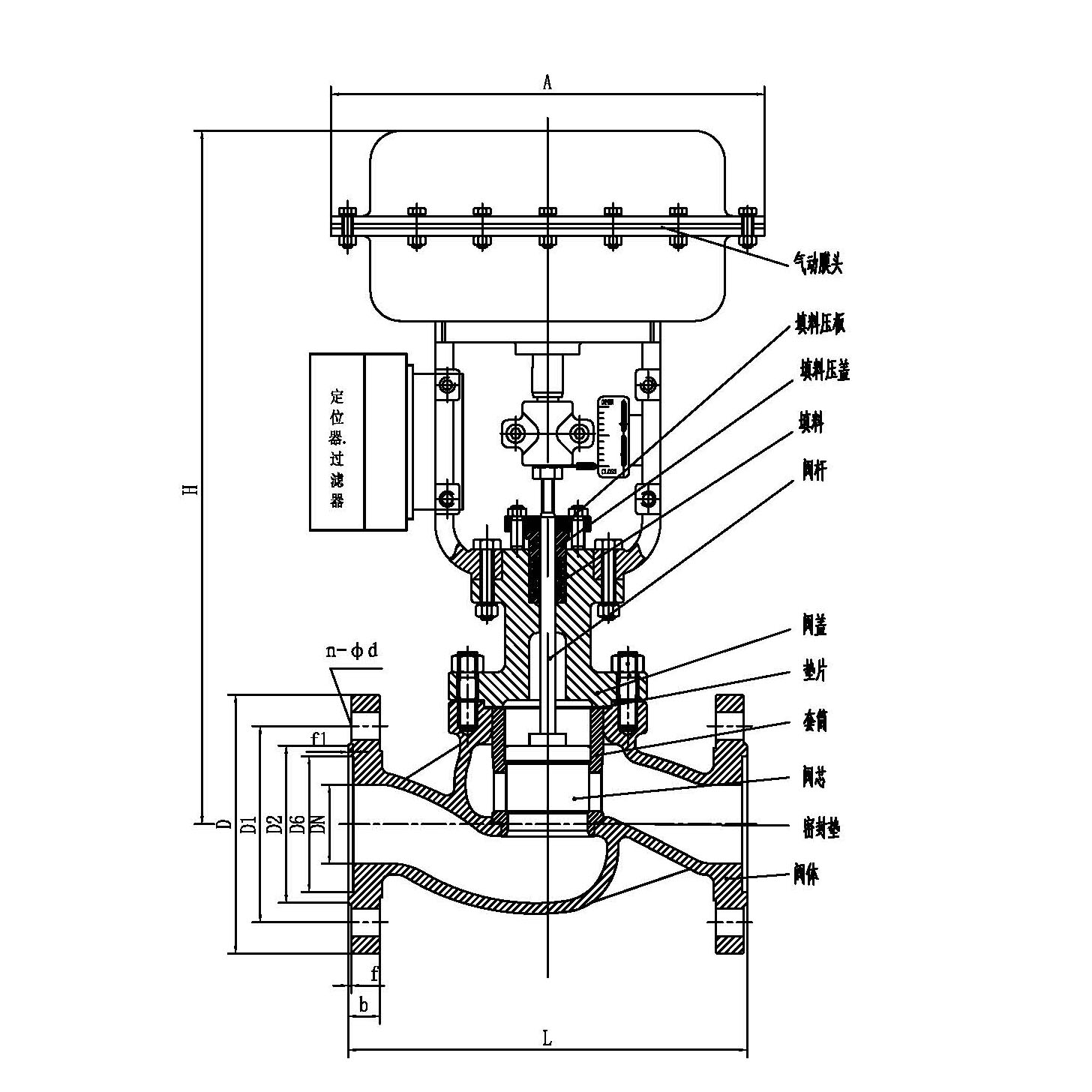

外形尺寸
DN	L			H		H1				質量（Kg)		?A
DN	PN616	PN40	PN64	普通	高溫	PN6	PN16	PN40	PN64	PN40PN64	PN6PN17	285
20	181	194	206	398	548	45	52		65	19	23
25	184	197	210	410	560	50	57		70	20	24
32	200	210	210	418	578	56	70		78	24	31
40	222	235	251	455	620	65	75		85	26	35
50	254	267	286	475	627	70	82		90	30	40
65	276	292	311	610	790	80	92		102	47	66	360
80	298	317	337	622	807	95	100		107	55	78
100	352	368	394	640	850	105	110	117	125	65	99
125	410	425	440	864	1122	120	125	135	148	120	140
150	451	473	508	870	1130	132	142	150	175	130	160	470
200	600	615	650	890	1150	160	170	187	207	175	250	470
250	650	670	690	1203	1523	187	202	225	235	350	470	580
300	740	770	800	1234	1554	220	230	257	265	500	660	580
